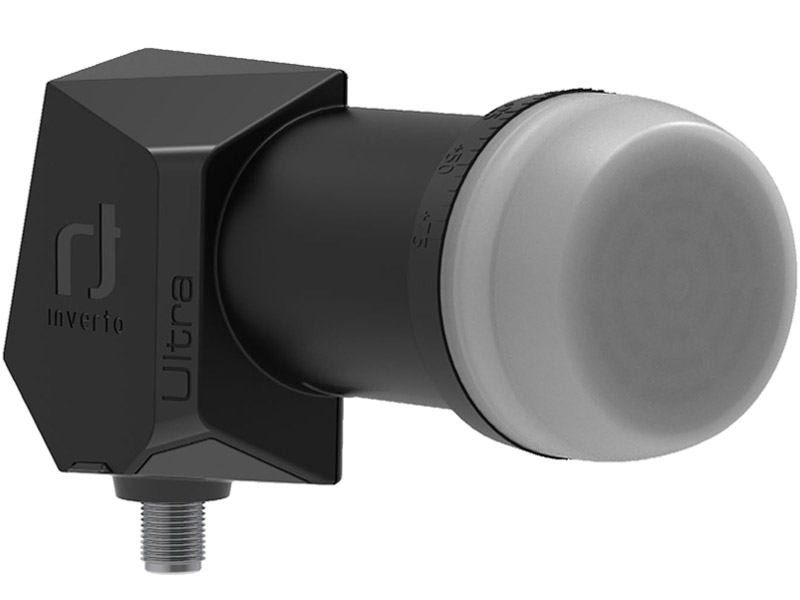

LNB Inverto Single Ultra PLL LNB IDLT-SNL412-Ultra-OPN

Технические характеристики  Inverto Single Ultra PLL LNB IDLT-SNL412-Ultra-OPN

• Диапазон входных частот нижнего диапазона 10,7 ГГц ~ 11,7 ГГц
• Низкочастотный диапазон выходной частоты 950 МГц ~ 1950 МГц
• Низкочастотный гетеродин 9,75 ГГц
• Диапазон входных частот высокочастотного диапазона 11,7 ГГц ~ 12,75 ГГц
• Диапазон выходной частоты высокочастотного диапазона 1100 ~ 2150 МГц
• Частота гетеродина высокочастотного диапазона 10,6 ГГц
•  Температурный дрейф гетеродина при 60 ° C ± 2,0 МГц макс.
• Начальная точность (при 25 ° C) ± 1,0 МГц макс.
• Фазовый шум гетеродина при 1 кГц -70 дБн / Гц
• Фазовый шум гетеродина при 10 кГц -80 дБн / Гц
• Фазовый шум гетеродина при 100 кГц -90 дБн / Гц
• Фазовый шум гетеродина на частоте 1 МГц -100 дБн / Гц
• Коэффициент преобразования 60 ~ 70 дБ
• Пульсации усиления (в полосе пропускания 26 МГц) 1 дБ макс. (от пика до пика)
• Изменение усиления (по всему диапазону) 4 дБ макс. (от пика до пика)
• Подавление изображения 50 дБ мин.
• Интермодуляция 3-го порядка - ICP3 +10 дБм мин.
• Изоляция при кросс-поляризации 22 дБ мин.
• Управляющий сигнал Ca (В) 10,0 В ~ 14,0 В
• Управляющий сигнал Cb (H) 16,0 В ~ 20,0 В
• Управляющий сигнал Cc (переключение диапазонов) 22 кГц ± 4 кГц, 0,4–0,8 В
• Выходной КСВ 2,0: 1 макс.
• Уровень паразитных составляющих в диапазоне -65 дБм макс.
• Потребление тока 100 мА макс. (10 В постоянного тока ~ 20 В постоянного тока)
• Рабочая температура -30 ° C ~ +60 °
• C Выходное сопротивление 75 Ом (тип F)
• Выходной разъем x1, тип F (розетка)
• Вес 111,2 г
